Конфигурирование микроконтроллеров стиральных машин

Какой программатор выбрать?

Для прошивки любого микроконтроллера потребуется три вещи

• Микроконтроллер , способный перепрошиться или ни разу не программируемый до этого (некоторые микроконтроллеры, способны прошиваться только 1 раз, это сделано для защиты от перепрошивки)
• Прошивка – версия программного кода, как правило написанная в специальной программе для данного микроконтроллера, о подборе и где скачать я напишу ниже
• Программатор -должен поддерживаться микрочипом, на самом деле для стиральных машин их не так много CH340, CH341, USBDM и т.д. обо всех их мы будем разговаривать более подробнее в следующих статьях

Суть данной стать сводится к тому что не нужно думать от программатора, а нужно думать от процессора, начните изучение с самого простого CH341, он обкатан много раз и работает во всех виндовс системах, проблем с ним не должно возникнуть, затем можно использовать USBDM он сложнее, но Вы справитесь и только потом CH340

Виды программаторов

В автоматических стиральных машинах предусмотрены разнообразные программы стирки, которые учитывают вид ткани, степень ее загрязнения, скорость и вид стирки, полоскание и отжим. Каждому из этих процессов соответствует свой температурный режим работы, скорость отжима, длительность стирки и другие параметры. Выполнение этих задач и обеспечивает этот элемент управления, получая сигналы от датчиков, установленных в схеме. Программаторы бывают следующих видов:

• гибридные;
• электронные.

Гибридные включают в себя набор программных дисков с синхромотором и редуктором. Электронные состоят из микроэлектроники собранной на определенной плате. Рассмотрим устройство каждого из них подробнее.

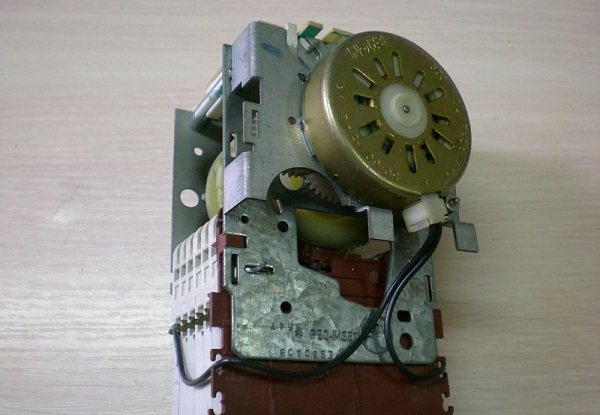

Гибридный программатор для стиральной машины Bocsh

Сначала идентифицируем машинку

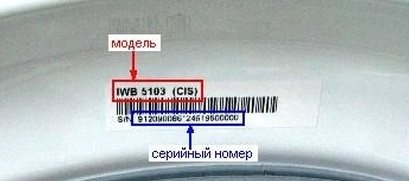

Каждая стиралка фирмы Индезит имеет штрихкод. Расположен он за дверцей люка барабана. На штрихкоде представлена основная информация об оборудовании, которую следует изучить, прежде чем выполнять ремонт модуля управления. На бирке указывается:

• модель стиральной машины Индезит;
• серийный номер прибора;
• продуктовый код.

Подбирать прошивку для машинки-автомата следует, опираясь на характеристики стиралки, указанные на заводском штрихкоде.

Уточним, о чем говорит каждый конкретный параметр.

• Модель – прописывается с помощью букв и цифр. Обозначение рассказывает о серии изделий. К примеру, производитель СМА Индезит использует такую маркировку: WISL 124 CIS или AQSL 118 EU. На первый взгляд может показаться, что это просто набор символов. На самом деле, в обозначении модели зашифрованы важные данные о машинке, например, максимальная скорость отжима, тип загрузки белья и др.



• Серийный номер – номер машины-автомата, присваиваемый производителем во время изготовления изделия. Уникальный идентификатор закрепляется за стиралкой на заводе.
• Продуктовый код. Это модель оборудования, интерпретированная в 11-значном числе.

Если вы решили перепрошить модуль СМА Индезит в домашних условиях, следует внимательно переписать информацию со штрихкода на отдельный лист. Важно не ошибиться и не перепутать ни одной цифры или буквы. Данные сведения понадобятся для поиска подходящего программного обеспечения.

Особенности перепрошивки и что это за процедура

Прошивкой принято называть специальное программное обеспечение, предназначенное для модуля управления стирального агрегата. В данный софт заложены все основные параметры для работы устройства, его программы, режимы, очередность выполнения действий и прочее.

В случае отклонений в работе бытовой технике по заданным программам и параметрам необходима пререпрошивка автоматики

За счет корректной прошивки бытового прибора:

• Стиральная машина работает без каких-либо сбоев;
• Владелец техники может пользоваться всем заложенным производителем функционалом, возможностью запуска множественных процессов, и различных дополнительных функций;
• Пользоваться всеми преимуществами, что актуально для современного человека, к примеру, отложенный старт запуска стирки, что экономит не только электроэнергию, но и время.

Заметим, что сбой прошивки, это такая неисправность, которая может произойти с любым устройством независимо от его марки или же времени эксплуатации. Это происходит по разным причинам тем не менее если это произошло следует сразу же обратиться к специалистам, которые быстро восстановят работоспособность вашей техники перепрошив блок управления и сделав необходимую диагностику.

Признаки поломки модуля управления

• соответствующий код ошибки на дисплее;
• индикаторы панели хаотично мигают;
• программы не включаются, работают некорректно;
• путается последовательность процессов, пропускаются некоторые этапы;
• температура воды, время стирки не соответствуют назначенному режиму;
• двигатель самопроизвольно меняет количество оборотов;
• барабан беспричинно изменяет направление вращения.

Для диагностики придётся снять верхнюю крышку стиралки, демонтировать переднюю панель, чтобы добраться до платы управления. Сняв плату, убедитесь в целостности элементов микросхемы визуально и прозвонив мультиметром. Процесс проверки платы управления поможет провести это видео:

Убедившись в целостности «материнки», микроконтроллера, можно организовывать подготовку прошивки для стиральных машин. Обратите внимание, есть ли у модуля разъёмы подключения оборудования. Когда таковые отсутствуют, программное обеспечение восстанавливается через процессор. Для этого используется дорогая, профессиональная аппаратура, которая есть в сервисных центрах.

Признаки выхода из строя управленческого модуля

К ним относятся следующие симптомы:

• на экране машинки появляется код, соответствующий данной ошибке;
• индикаторные лампы панели начинают моргать в хаотичном режиме;
• программа не активируется, машинка работает некорректно;
• нарушается последовательность рабочих процессов, определенные этапы просто пропускаются;
• температурный режим воды и временной интервал процесса заданным условиям не соответствуют;
• электродвигатель изменяет число оборотов самопроизвольно;
• барабан без видимых причин меняет направление вращения.

Где купить программатор?

Под селектором программ нужно понимать деталь, которая отвечает за режимы функционирования стиральной машины. Это – сердце оборудования.

За что отвечает?

Оно сложное и многофункциональное, отвечает за:

• забор и запуск воды;
• подогрев;
• стирку и полоскание;
• отжим;
• блокировку дверцы.

Причины поломок

Если машинка работает постоянно, программатор может выйти из строя. Если не купить программатор для стиральной машины взамен сломанного, дальнейшее использование оборудования невозможно.

Если неправильно использовали машинку, повредили устройство механически или были сбои в сети, возможны поломки. После этого потребуется купить программатор для прошивки стиральных машин.

Перед тем, как купить программатор для стиральных машин, узнайте параметры товара. Покупайте устройство только в соответствии с моделью стиральной машинки. Если есть сомнения относительно того, подойдет ли оно к вашему домашнему агрегату, звоните менеджеру по контактному телефону для консультации.

Подготовка оборудования

Для прошивки модуля стиральной машины требуются:

• программатор;
• компьютер или удобнее ноутбук;
• плата управления стиральной машины.

С компьютером и платой вопросов не возникает. Что касается программатора, его предстоит купить или собрать.

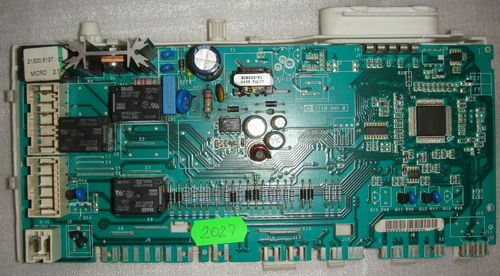

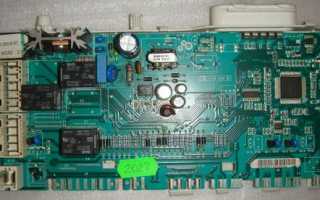

Плата управления стиральной машины

Самостоятельная сборка целесообразна при невозможности купить готовый. Покупка готового имеет очевидные преимущества:

• доступность программ для него;
• высокая вероятность исправной работы, так как он собран и протестирован специально обученными профессионалами;
• стоимость готового программатора сопоставима с общей стоимостью запчастей для самодельного.

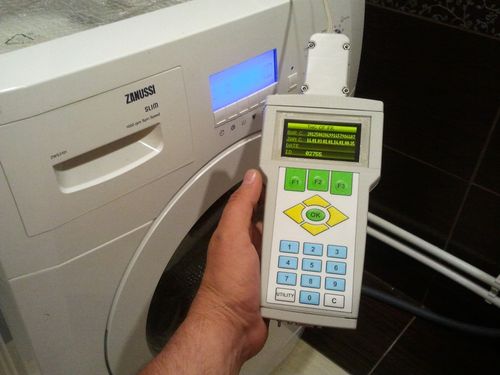

Программатор

При намерении освоить прошивку и заняться оказанием подобных услуг, можно рассмотреть покупку профессионального программатора для прошивки стиральных машин, обойдется он в несколько тысяч рублей. Для единичного случая достаточно будет приобрести самый простой. Цена таких устройств на Aliexpress начинается от 80 рублей за штуку. Принцип и качество их работы аналогичны дорогим.

Разница в уязвимости. Дорогой программатор защищен добротным корпусом, имеет дополнительные сигнализаторы, у него симпатичный дизайн. Дешевый не имеет деталей комфорта и эстетики, скорее всего, в ближайшем будущем выйдет из строя от попадания пыли или какой-нибудь царапины.

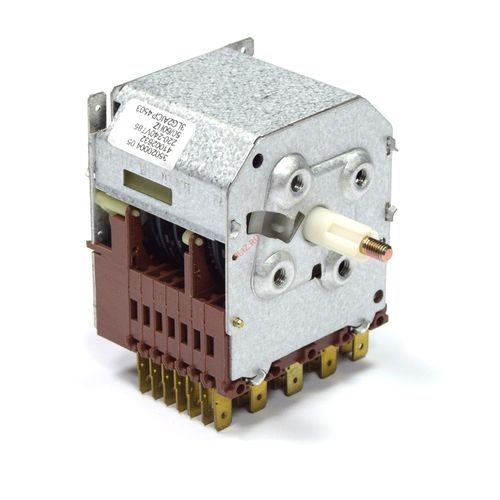

Программатор стиральной машины

При покупке программатора уточняйте его совместимость с Вашей операционной системой.

Купив программатор, потребуется скачать драйвера. Для этого в поисковую систему нужно ввести полное наименование модели своей машины + «скачать прошивку». Для стиральных машин Indesit и Ariston программное обеспечение, как правило, в свободном доступе. Для LG, скорее всего, придется оплатить символическую сумму, в зависимости от модели.

По соображениям качества и безопасности при скачивании драйверов поиск начинать всегда предпочтительно с сайтов производителей и официальных сервисных служб.

Почему выходит из строя модуль управления

Причин отказа управляющего контроллера может быть несколько. Перечислим основные, с указанием возможных вариантов несложного ремонта:

1. Заводской брак. Он определяется визуально – по некачественным пропайкам контактов, отслаивающимся дорожкам, наплывам флюса в зонах установки центрального чипа. Если машинка на гарантии, не стоит демонтировать модуль самостоятельно. Электронная плата заменяется в условиях мастерской по гарантии. Заводской брак проявляется очень быстро, в течение первых недель-месяца эксплуатации.
2. Несоответствие параметров электросети. Частые броски, перепады, превышение предельных напряжений могут привести к выходу из строя тонкой электроники. Параметры, которые должны соблюдаться, обычно указываются в инструкции. Чаще всего поломка из-за недостатков энергопитания легко идентифицируется в ходе тестирования платы для стиральной машины. Сервисные центры всеми силами стараются признать такой случай поломки не гарантийным.
3. Отказ или ненадлежащая работа одного или нескольких датчиков. Данная проблема часто легко решается, как – расскажем ниже.
4. Попадание воды в электронику. Стоит отметить, что некоторые из производителей стремятся полностью исключить данную проблему. Например, блок управления отдельных моделей ВЕКО, LG, Samsung залит компаундом, герметизирован. Другие производители допускают попадание жидкости в паузе между стирками. При попытке запуска мокрой платы срабатывает защита, и управление блокируется. К примеру, ремонт стиральной машины Индезит своими руками может сводиться к протирке модуля и тщательному высушиванию платы. Вода может попасть как в результате аварийных режимов, так и в ходе переноски машины, например, при переезде.

К другим причинам относится избыточный нагар, наличие токопроводящих испражнений домашних вредителей (тараканов, мышей), а также замыкания через тело насекомых или грызунов. Устранить такие неприятности, если системы защиты не допустили аварии, просто. Плату достаточно почистить.

Ремонт программатора стиральной машины своими руками

Уже на протяжении очень долгого времени электро механические программаторы пользуются спросом в стиральных машинах, это очень сложный узел. Для того чтобы этот отработанный годами механизм прослужил еще долго время, его необходимо соответствующе обслуживать, и им пользоваться. Рассмотрим его устройство.

Если вы не имеете соответствующего опыта, то починить программатор стиральной машины самостоятельно достаточно сложно

И так, начнем с главного:

1. Ремонт программатора крайне необходим, потому что – это мозг стиральной машины.
2. В его состав входит комплект дисков с выступами и впадинами, которые называются кулачками.
3. Этот набор дисков привод в действие синхромотор и редуктор, который понижает его обороты вращения.
4. Синхромотор состоит из металлического корпуса, в нем располагаются наконечники разно полюсные и ротор.

ЧИТАТЬ ДАЛЕЕ: Ремонт посудомоечной машины своими руками: советы с видео

Для того чтобы ротор начал свое вращение в каком-либо нужном для нас направлении, используют фигурные вставки. При помощи подобной вставки ротор будет вращаться либо в право, либо влево. За направление ротора отвечают шестерни, расположенные под крышкой, находящейся сверху.

Отсюда следует, синхромотор воздействует на редуктор и комплект дисков с кулачками.

Эти кулачки можно разделить на две категории: более быстрые и более медленные кулачки. Комплект дисков, воздействующих рычажками-толкателями способствуют переключению исполнительных контактов. Теперь разберемся с кулачками. Быстрые кулачки требуются для перевода реверса ведущего двигателя, которые начинают вращаться под воздействием синхромотора.

Медленные кулачки предназначены для перевода режимов стирки. В некоторых моделях на момент подогрева воды в баке, механизм медленных кулачков прекращает свою работу и разъединяется от передачи синхромотора. Такой функционал носит название термостоп. С контроллерными блоками такое отключение делается симистором, по его команде отключается поток электричества на синхромотор, а работу быстрых кулачков делает реле. В более упрощенных вариантах модели работу термостоп, исполняет термостат. И так, узнав его конструкцию, мы сможем сделать ремонт своими руками.

Где взять прошивку?

Перед тем как взять в руки программатор, нужно понять что такое прошивка и как она устроена, зачем нужна и как ее подбирать, начните изучение с малого и не гонитесь за всеми знаниями сразу.

Возьмите модуль EVO2 для эксперементов и прошейте 24c64

Скачать прошивку можно на сайте bineep.ru

или найти ответ можно на сайте sw19.ru

Ну а купить программатор со всем софтом и всем необходимым можно на сайте texnomag.ru

Как только у Вас это получится переходите на следующий уровень и думайте о прошивки Arcadia, а потом переходите на Renesas и более сложные процессора которые стоят в модулях индикации

Удачи в ремонте!

Прошивка модулей

Чтобы прошить машину самому через ноутбук, понадобится:

• ноутбук;
• электронная плата вышедшей из строя машинки;
• программатор с драйверами;
• программа для прошивки, соответствующая модификации СМА.

Программатор — специальное устройство, соединяющее модуль с ноутбуком. С его помощью программа, установленная на ноутбук (компьютер), восстанавливает командные алгоритмы в памяти СМА.

Выбор программатора для прошивки

Профессиональные устройства такого типа стоят от 2000 до 4000 рублей. Их можно приобрести в магазинах запчастей для СМ. В интернет-магазинах продаются недорогие приборы — до 500 рублей, они простые в применении, без «фишек», дополнительных опций, но с главной функцией справляются на ура.

Для каждой торговой марки выпускается отдельный программатор. Драйвера (если они не идут комплектом), индивидуальные программы для СМА, есть в свободном доступе на специализированных сайтах, страницах разработчиков. В частности, чтобы перепрограммировать стиральную машину Indesit, используется USBDM Memory Dump, так называемый программатор «Аркадия». Он подойдёт платформам брендов Electrolux, Whirlpool, Ariston.

Как прошить модуль управления самому

1. Подключите прибор в подходящий разъём ПК.
2. С противоположного конца соедините с микросхемой.
3. Установите драйвера, программный файл.
4. Откройте вкладку «Панель управления», окно «Диспетчер устройств».
5. Вкладка USBDM высветит наименование присоединённого прибора.
6. Чтобы перепрошить, откройте окошко Target.
7. Номер модуля распознаёт отдел Device Selection.
8. Нажмите ключ Load Hex Files.
9. Загрузите «прошивочный» документ.
10. Выберите кнопку Program Flash.
11. Ждите, пока файл выполнит процесс.

Если вы всё сделали правильно, а микросхема не распознаётся, возможно, при диагностике вы пропустили повреждения элемента. Ещё раз проверьте мультиметром полупроводники, симисторы, прочие части электросхемы.

Как видите, вполне реально провести такую процедуру самому. Главное — вооружиться необходимыми знаниями, соответствующим оборудованием, энтузиазмом. Терпения вам и удачного ремонта!

Замена и ремонт программаторов

При выходе из строя такого важного элемента схемы управления, как программатор стиральной машины, всегда возникает вопрос, по какому пути пойти: обратиться в специализированную организацию или отремонтировать самостоятельно? При первом варианте, хлопот меньше, но он более дорогой, при втором – можно сэкономить, но придется поработать.

Если стиральная машина оборудована электромеханическим программатором, то нужно приобрести новый аналогичной конструкции и установить на место вышедшего из строя. В случае если нужно менять электронный, работы значительно больше, и для этого нужно:

• приобрести фирменный программатор;
• скачать драйвера для приобретенного прибора;
• скачать прошивку для конкретной модели;
• установить все на компьютер и проверить работоспособность оборудования;
• подключить программатор к панели управления стиральной машины и к компьютеру;
• установить программу и драйвера на программатор, выполнить прошивку.

Необходимо отметить, что лучше приобретать фирменный программатор — он уже протестирован на заводе изготовителе, его проще подключить, и найти к нему программное обеспечение.

В настоящее время каждая компания-производитель стиральных машин выпускает и комплектующие к ним, поэтому всегда можно подобрать нужную запасную часть для конкретной марки. Запасные части продаются у представителей фирм, в ремонтных и сервисных службах, в интернет магазинах.

Как прошивается машинка?

Прошить автоматическую машинку Индезит в домашних условиях возможно, однако придется хорошо разобраться в этом вопросе. К ремонту необходимо подготовиться. В распоряжении пользователя должны быть:

• программатор;
• компьютер;
• программное обеспечение.

Некоторые стиральные машинки не поддаются перепрошивке управляющего блока, требуя исключительно авторизированное программное обеспечение. К счастью владельцев машинок-автоматов Индезит, модули стиралок от данного производителя легко переустанавливаются.

Программатор необходим для подключения главного управляющего блока СМА к компьютеру. Чтобы произвести перепрошивку стиральной машины Indesit, можно использовать самое обычное устройство от китайского производителя USBDM.

Чтобы переустановить программное обеспечение, необходимо извлечь из корпуса стиралки управляющую плату. Демонтаж производится следующим образом:

• обесточьте стиральное оборудование;
• отключите технику от коммуникаций;
• вытащите диспенсер для моющих средств;
• выкрутите болты, расположенные за порошкоприемником;
• открутите саморезы, имеющиеся с противоположного края панели управления;
• используя шлицевую отвертку, аккуратно разожмите защелки панели;
• сделайте фото расположения разъемов на блоке, после чего отстегните их;
• снимите модуль управления, отстегнув защелки, фиксирующие его на панели.

Вот и все, плата оказывается у вас в руках. Теперь расскажем о самом процессе перепрошивки. Один конец программатора подсоединяется к разъему ноутбука, другой – к плате управления. Далее следует загрузить драйвера устройства.

Нелишним будет проверить, опознал ли ноутбук девайсы, подключенные к нему. Для этого, пользуясь меню «Пуск», перейдите во вкладку, где отображаются распознанные компьютером устройства. Во вкладке «USBDM» должно отразиться название программатора. Понять, что электронная плата также подключена, можно, кликнув на вкладку «Target». В подразделе «Device Selection» высветится номер управляющей платы.

После необходимо закачать на программатор программное обеспечение, которое было найдено ранее и подходящий драйвер. Чтобы перепрограммировать СМА Индезит, необходимо:

• перейти во вкладку «Target»;
• загрузить программное обеспечение (нажав «Load Hex Files»);
• по окончанию загрузки запустить установленную программу. Для этого кликните «Program Flash».

Как правильно прошить стиральную машину самостоятельно – Холод +

Если вы решили, что электронная плата стиральной машины неисправна, нужно точно определить поломку. Сделать это можно методом тестирования и прозвона. Если проверки подтвердили, что причины отказа стиралки скрыты в главном блоке, поможет прошивка модулей стиральных машин. О том, как это сделать, пойдет речь в нашей статье.

Проводим подготовительные работы

Как самому перепрошить стиральную машину? Для этой работы нужно купить специальный программатор, который позволит подключить блок управления к компьютеру. Внимательно осмотрите разъемы ноутбука или компьютера, к которому будет выполняться подключение. Выбранный программатор должен совпадать с типом разъема: LPT, COM и USB.

Рекомендуется выбирать фирменный переходник. Например, для модуля типа «Аркадия» подойдет программатор USBDM Memory Dump. Некоторые мастера собирают такой переходник самостоятельно, но это не лучший выход. Почему?

1. К самодельному оборудованию сложно подобрать программное обеспечение. Зато к каждому фирменному программатору идет соответствующее обеспечение.
2. Оригинальное оборудование точно будет работать.
3. Если сравнить стоимость сборки и покупки нового изделия, то разница невелика. Поэтому не тратьте время зря, приобретайте качественный товар.

Если вам нужно один раз выполнить ротационную прошивку своими руками, тогда возьмите изделие попроще. Обычный программатор легче в сборке, у него нет навороченного управления. Но в работе он также эффективен, как и более дорогое изделие.

Где найти прошивку

Программа для прошивки стиральных машин скачивается на специальных сайтах. Если вы заказываете программатор в интернет-магазине, к нему может идти программа. Также найти ее можно на сайте производителей комплектующих для вашей модели СМА.

Далее рассмотрим, как прошить машину самому через ноутбук.

Для работы вам нужно снять плату управления со стиральной машины. Перед демонтажем обязательно отключите СМ от сети. Выполните такие действия:

• Откройте дозатор для моющих средств. Нажмите на защелку в центре и одновременно потяните лоток на себя. Вынув дозатор, открутите болты, которые за ним находятся.

• Открутите болты с противоположной стороны панели управления.
• Плоской отверткой разожмите пластиковые защелки панели.
• Сфотографируйте положение разъемов на блоке и отстегните их.

• Для того чтобы снять сам блок, нужно отстегнуть защелки, крепящие его к панели.

Теперь о том, как прошить модуль управления стиральной машины. Одну сторону программатора подключите к разъему компьютера, другую к электронной плате.

Теперь нужно открыть программу и выбрать вкладку «USBDM». Если компьютер распознал соединение, во вкладке высветится название программатора.

Чтобы определить, распозналась ли плата управления, нажмите на вкладку «Target». В выбранном разделе «Device Selection» должен показаться номер платы.

Если вы его обнаружили, можно приступать к дальнейшим действиям. Как перепрограммировать стиральную машину:

• Выберите вкладку «Target». Чтобы загрузить прошивку, нажмите на раздел «Load Hex Files».
• После того как файл загружен, нужно запустить программу. Для этого выберите «Program Flash» и ожидайте до окончания процесса. Если в течение работы не высветилось ни одной ошибки, значит, вы успешно выполнили прошивку модуля СМ.

Что делать, если электронный модуль не распознается программатором? Скорее всего, проблема в плате. Нужно поочередно прозванивать все детали тестером мультиметром.

При обнаружении неисправности нужен ремонт, поэтому лучше обратиться в сервисный центр. Самостоятельно чинить плату не рекомендуется. Зная, как самому прошить машину, вы можете определить разумность такого ремонта.

Если вы способны справиться с работой и точно определить причину неисправности, тогда видео по теме вам поможет:

Вам помогла статья?

Да Нет

Источник:

Как прошить стиральную машину

Вам понадобится

• — стиральная машина;
• — программатор.

Инструкция

Прежде всего стоит поставить перед собой вопрос, действительно ли нужна перезапись машинного сектора памяти? Зачастую проблема кроется не в неисправности модуля памяти, на то есть другие причины и решения, соответственно, будут абсолютно другими.

Если вы все-таки решили прошивать модуль, не забывайте, что для каждой стиральной машины данная операция выполняется по-разному.

Зачастую все зависит от марки и модели оборудования, которое установлено у вас дома. Версия прошивки также играет не самую последнюю роль.

Наиболее оптимальный вариант — выполнение операции прошивки через специальные гнезда (разъемы), которые есть не у каждой модели.

Если таких разъемов нет, операция значительно усложняется, т.к. в последнее время наблюдается тенденция встраивания модуля памяти в процессор стиральной машины.

Таким образом, ремонт на данном этапе возможен только в сервисном центре, что, скорее всего, будет стоить значительно дороже.

Для выполнения прошивки памяти через процессор необходимо иметь специальное оборудование, которое стоит немалых денег.

Теперь вам необходимо открыть инструкцию по эксплуатации, в которой обычно размещается схема подключения внутренних блоков.

Если схематических рисунков вами не было обнаружено, их можно поискать на официальных сайтах. Для этого в окне поиска (как правило, правый верхний угол) нужно ввести модель машины и нажать клавишу Enter.

Среди результатов поиска выберите свою стиральную машину и перейдите к разделу «Скачать» (Download).

В этом разделе нужно найти инструкцию (Manual) и скачать ее, нажав соответствующую ссылку. Скачанный файл откроется через программу для чтения электронных книг (Adobe Reader или Foxit PDF Reader).

Извлеченный модуль прикрепляется к программатору, который изначально считывает данные, а потом проводит прошивку. Для установки новой версии прошивки необходимо с того же сайта скачать соответствующие файлы.

После завершения операции прошивки осталось впаять схему на прежнее место и собрать корпус стиральной машины.

В жизни каждой стиральной машины рано или поздно наступает такой момент: машина вдруг встает посреди цикла, не реагирует на судорожные нажатия кнопок перепуганной хозяйкой и, более того, наотрез отказывается отдавать недостиранное белье, ведь вода не слита и, следовательно, люк остается заблокированным. Не стоит расстраиваться, есть способ отобрать ваши вещи у бунтующей стиральной машины до прихода ремонтников (к появлению которых белье, оставленное в машине, скорее всего, будет уже испорчено).

Инструкция

Выключите стиральную машину клавишей и отключите ее от розетки.Возьмите тазик с низкими бортами и поставьте его рядом с машиной. Скоро он очень пригодится.

В нижней (и, обычно, правой) части стиральной машины вы обнаружите отвинчивающийся клапан, по совместительству являющийся ее фильтром. Начните его осторожно отвинчивать.

Дождитесь, пока вся вода из отверстия стечет в тазик, отвинтите и выньте фильтр полностью (кстати, его прочистка заодно может устранить причину остановки машины).

Откройте люк и достаньте белье.

Источник:

Как осуществляется смена прошивки стиральной машины

Прошивка стиральной машины – ответственное мероприятие, выполнение которого рекомендуется доверять опытному мастеру, предоставляющему гарантии. Как правило, такого можно найти в специализированном сервисном центре, он легко справится с любой поломкой от А до Я.

Программатор

Уверенные в своих технических способностях, а также владельцы старых давно отслуживших свое машин, могут выполнить увлекательную операцию своими силами. Особое внимание уделите вопросу прошивки, если у Вас стиральная машина Индезит. Абсолютным исключением является стандартная процедура прошивки для стиральных машин, работающие на платформе Arcadia.

Придется обратиться к специалисту. На момент написания статьи Arcadia используется в некоторых моделях Indesit и Ariston. Определить модель с такой электронной платформой можно по символу «Y» в конце наименования. У других популярных моделей (например, LG) Arcadia на сегодняшний день не используется.

Как снять модуль управления

Для начала стоит визуально осмотреть плату на предмет физических повреждений. На ней могут быть явно выгоревшие элементы, сломы или обрывы.

Специалисты настоятельно не рекомендуют заниматься самостоятельным ремонтом контроллера ввиду его сложности. Неумелые действия могут вылиться в серьёзные последствия, а новая плата обойдётся в круглую сумму.

Где располагается плата

В доброй половине случаев контроллер находится за передней панелью. Расположение может меняться и зависит главным образом от типа загрузки техники. Модуль управления – это достаточно крупный элемент, поэтому с поиском каких-то проблем возникнуть не должно. Некоторые производители указывают его местонахождение в инструкции по эксплуатации.

Вариант расположения управляющего модуля

Демонтаж

У рядовых стиральных машин главная плата, как правило, легкодоступна. Но в более продвинутых премиальных или каких-то промышленных моделях она может быть спрятана за ворохом других элементов. В этом случае лучше переложить все работы на плечи специалистов.

Демонтаж контроллера:

• обесточиваем оборудование;
• перекрываем кран подачи воды;
• демонтируем верхнюю крышку;
• извлекаем лоток для моющих средств;
• отсоединяем клеммы с проводами;
• откручиваем крепёж, удерживающий контрольную плату;
• аккуратно вытаскиваем деталь.

Совет! Чтобы не запутаться в последующей установке контроллера, можно сделать несколько фотографий до демонтажа.

Как остановить машинки lg, samsung, hotpoint-ariston

На довольно старых моделях стиральных машин от южнокорейских компаний LG и Samsung кнопка «старт/стоп» отсутствовала, поэтому программа стирки запускалась тумблером. Но эти агрегаты встречаются уже довольно редко, но все равно хорошо справляются со своими функциями.

В современных стиралках от LG и Samsung установлена кнопка для сброса программы. Нажать на неё можно во время стирки, а машинка уже сама сделает все необходимое (остановит работу агрегата, сольёт воду и даже откроет люк).

В этой статье мы рассказали, как перезагрузить стиральную машину при необходимости. В каждом аппарате предусмотрена такая возможность, которая полностью описана в инструкции по эксплуатации и носит частный характер. Главное, что нужно помнить, ни в коем случае нельзя отключать прибор из электросети, потому что это может привести к серьёзной поломке.

ЧИТАТЬ ДАЛЕЕ: Печь для русской бани: рейтинг ТОП-10 моделей как выбрать лучшую банную печь на дровах

Технические проблемы

Бывает, что программатор просто не может найти управляющий модуль. С большей вероятностью можно утверждать, что проблема кроется в плате. Придется прозвонить все ее элементы мультиметром. Если дефект будет обнаружен, потребуется ремонт блока управления. Данная работа технически сложная, поэтому доверить ее лучше специалистам сервисного центра. Своими руками чинить такую важную деталь не рекомендуется.

Возможен и другой исход. Если все устройства распознаны и подключены между собой, но в процессе переустановки «вылазят» различные ошибки, значит, подобрано неправильное программное обеспечение. Редко, но случается так, что на заводе путают штрихкод, и приклеивают ярлык на совершенно другую модель. Тогда перепрошить стиралку будет намного сложнее, но пробовать отремонтировать модуль все же стоит.

• Поделитесь своим мнением – оставьте комментарий

Подготовительные мероприятия

Те, кто считает, что для прошивки нужно лишь подключить плату к ПК, ошибаются. Для проведения такой работы понадобятся определенные элементы:

• управленческая плата агрегата для стирки вещей;
• компьютер с разъемами LPT, USB или COM, соответствующими применяемому программатору;
• сам программатор, приобретенный в магазине или изготовленный самостоятельно.

Чтобы прошить плату, нам придется подключить ее к программатору, а последний – к своему компьютеру. Специалисты рекомендуют использовать фирменный элемент, который прошел тестирование, проще подключается, имеет гарантию.

Как выбрать мастера по ремонту

При поломке многие задаются вопросом, какого мастера лучше вызвать: частного или из организации. А качество обслуживания и у тех, и у других одинаковое. Единственный плюс организации в том, что у них есть возможности для выполнения сложных ремонтов. Перед приездом мастера необходимо убрать все с агрегата, убрать коврик под ней (при проверке может потечь вода). Нельзя вытаскивать машинку из ванной комнаты, так как при проверке исправности машинки нужно, чтобы она была подключена в сеть, и был проведен слив.

Если агрегат ремонту не подлежит, ее можно сдать на утилизацию или есть категория частных объявлений о приеме сломанной стиральной машины на запчасти.

Причины, по которым слетает прошивка

Перепады в сети напряжения – отметим, что нестабильная подача электроэнергии и перебои в электросети самым негативным образом влияют на работу любой бытовой техники в том числе и на стиральных машин.

Механические повреждения устройства – разнообразные удары о корпус устройства и толчки способны вызвать некорректную работу агрегата. Из-за механических повреждений бытового прибора может деформироваться плата управления, что, в свою очередь, повлияет на корректность его работы – приведет к неминуемому сбою.

Дефекты оборудования и ошибки ПО – заметим, что даже на новых стиральных машинах может быть установлена некорректная прошивка из-за чего агрегат работает со сбоями. Для того чтобы исправить ситуацию необходима перепрошивка электронного модуля.
